Teslatransformatoren 2

Kundenspezifische Anfertigungen



    zurück

Wir planen und konstruieren Teslatransformatoren in allen Größen, Arten und Leistungsklassen nach Ihren Vorstellungen und Wünschen.



Kontakt:

Mail: info(at)arvox.de

Tel.: +49 (0)152 246 204 17



Im Folgenden sehen Sie ein paar unserer Anfertigungen.

Großes SRSG Tesla-System mit einer Schlagweite von über 2,5 Metern

____________________________________________________________________________

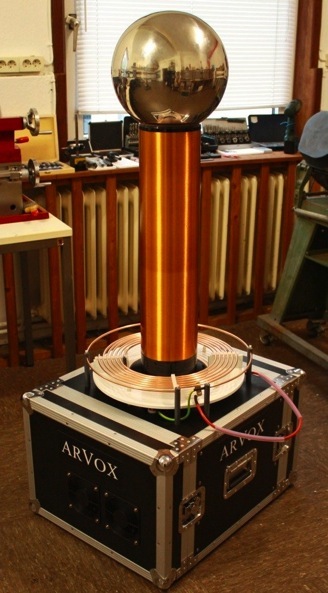

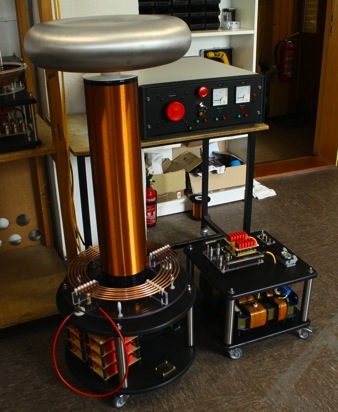

Modell: EMMA-1

Unser mittelgroßes Miet-Modell

EMMA-1 ist technisch identisch mit Modell EMMA-2


Dieses System kann für Veranstaltungen, Vorführungen aller Art und zur Erzeugung von Spezialeffekten bei uns gemietet werden. Nähere Infos zur Vermietung finden Sie hier.


Die EMMA steht bei uns zum Vorführen bereit und kann nach Terminabsprache besichtigt werden.

____________________________________________________________________________

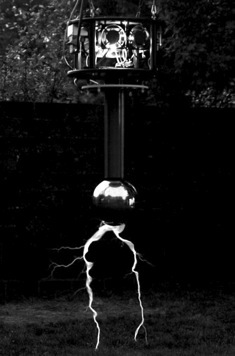

Tesla-System für Deckenmontage

____________________________________________________________________________

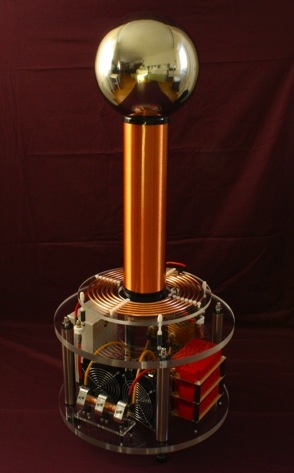

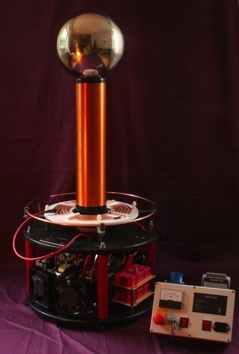

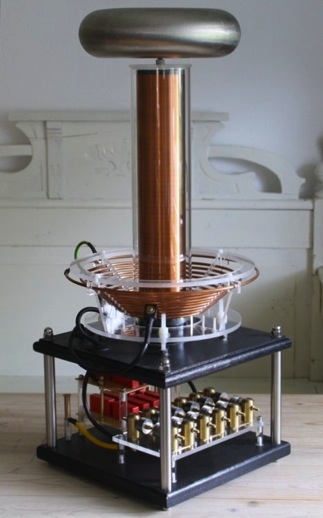

Sonderanfertigung in Acryl für eine Universität in der Schweiz

Dieses Gerät ist ideal für Demonstrationszwecke an Hochschulen, etc. geeignet.

Das Prinzip eines Teslatransformators lässt sich aufgrund des runden einsichtigen Aufbaus und der Markierung der einzelnen Stromkreise perfekt verdeutlichen.

____________________________________________________________________________

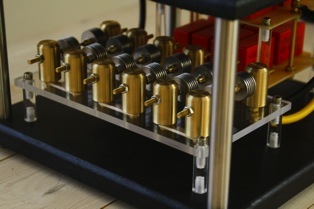

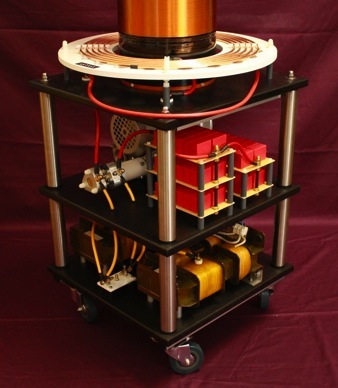

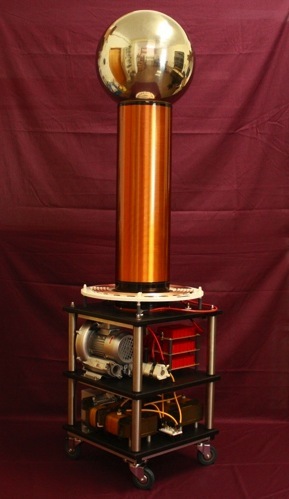

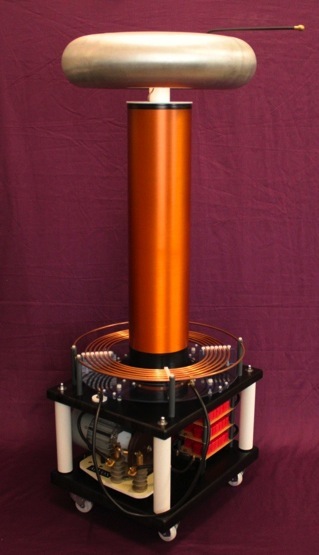

Größeres System mit statischer Funkenstrecke

Dieses Tesla-System eignet sich hervorragend als leistungsstarke Hochspannungsquelle für Versuche im Laborbereich. Es handelt sich um ein System mit statischer Funkenstrecke, welches noch mit einer 230V-Phase (Hausnetz) versorgt werden kann und daraus eine höchstmögliche Ausgangsleistung generiert.

Mit einer Gesamthöhe von rund 1,7 Metern, haben wir dieses Gerät noch relativ kompakt gestaltet.


Mit diesem Modell lassen sich Funken mit einer Länge von bis zu 2 Metern erzeugen



Mehr Infos finden Sie HIER

____________________________________________________________________________

Tesla-System für den Bühneneinsatz

Modell: EMMA-2

Spezialanfertigung für anspruchsvolle Anforderungen

____________________________________________________________________________

____________________________________________________________________________

____________________________________________________________________________

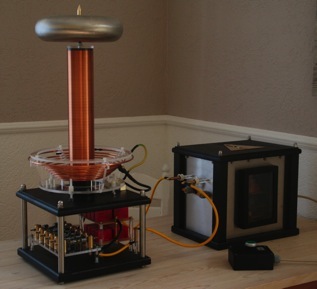

Blitzmaschinchen

Modell: Blitzmaschinchen

Dieser kleine Teslatransformator ist eher ein Liebhaberstück. Mit einer Eingangsleistung von 300 Watt, erzeugt dieser Entladungen von bis zu 60 cm. Er ist wartungsfrei und sehr kompakt gestaltet. Bei der Materialauswahl und der Qualität der Verarbeitung, sind wir keinerlei Kompromisse eingegangen.


Dieser Kleine kann für Vorführungen und zur Erzeugung von Spezialeffekten bei uns gemietet werden.

Nähere Infos zur Vermietung finden Sie hier.

Mehr Fotos von diesem System gibt es hier

Mehr Fotos von diesem System gibt es hier

Dieses 1,45 kW resonant-charging-Tesla-System wurde speziell für tägliche Anwendungen und harte Einsätze im Show und Science Center-Alltag entwickelt. Aufgrund der hohen Effizienz lässt sich mit relativ geringer Eingangsleistung eine beeindruckende Ausgangsleistung bzw. Funkenschlagweite von 1,8 Metern erzeugen.


Dieses System bietet folgende Features:


  1. •Funkenausbruch in alle Richtungen um das Gerät möglich, oder mittels Ausbruchspunkt gezielt in eine Richtung kanalisierbar

  2. •Bestimmung der Entladungscharakteristik möglich (ruhiges- oder hektischeres Entladungsverhalten)

  3. •Universal einsetzbar durch sehr kompakte Bauweise und verhältnismäßig geringe Stromaufnahme (einphasig bei 230 V / 8-10 A)

  4. •Einsetzbar in Umgebungen mit empfindlicher Studio- und Bühnentechnik

  5. •Lange Betriebszeiten ohne nennenswerte Erwärmung der Komponenten möglich

  6. •Überlastungs- und Überhitzungsschutz

  7. •Sicherheitsschaltung mittels Selbsthaltefunktion der Schütze, NotAus- und Schlüsselschalter

  8. •Einschaltstrombegrenzer

  9. •Sekundärseitige RC-Filterschaltung + Varistoren

  10. •Überspannungsschutz für resonanten Spannungsanstieg im Primärkreis

  11. •Primärseitige EMI-Filterung

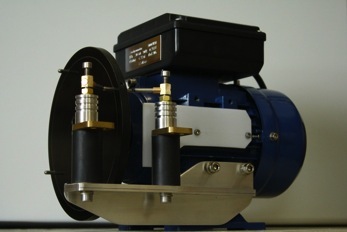

  12. •Synchron Rotary mit Wolfram-Elektrodenmaterial, Phasenwinkelverstellung und Störfilterung

  13. •Phasenschieberschutz vor resonanten Spannungsanstieg

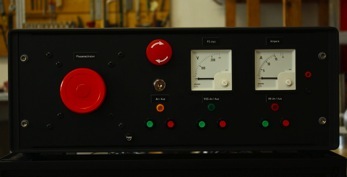

  14. •Messinstrumente zur Überwachung der Stromaufnahme, Eingangsspannung und Phasenschieberspannung

  15. •Geschwindigkeit der Energieübertragung in den Sekundärkreis einstellbar (Kopplungskoeffizient)

  16. •Aluminium Toroid austauschbar gegen Kugel-Topload

  17. •Primärkondensator (MMC) mit 80% Sicherheitsdimensionierung über Spitzenspannungswert

  18. •Bleeder Widerstände zur besseren Spannungsaufteilung und zum Entladen der Restspannung für Berührungssicherheit nach dem Betrieb
