B-ST
Modell: B-ST
Preis & Lieferzeit auf Anfrage
Anfrage / Information: info(at)arvox.de
Dieses Tesla-System eignet sich hervorragend als leistungsstarke Hochspannungsquelle für Versuche im Laborbereich. Es handelt sich um ein System mit statischer Funkenstrecke, welches noch mit einer 230V-Phase versorgt werden kann und daraus eine höchstmögliche Ausgangsleistung generiert.

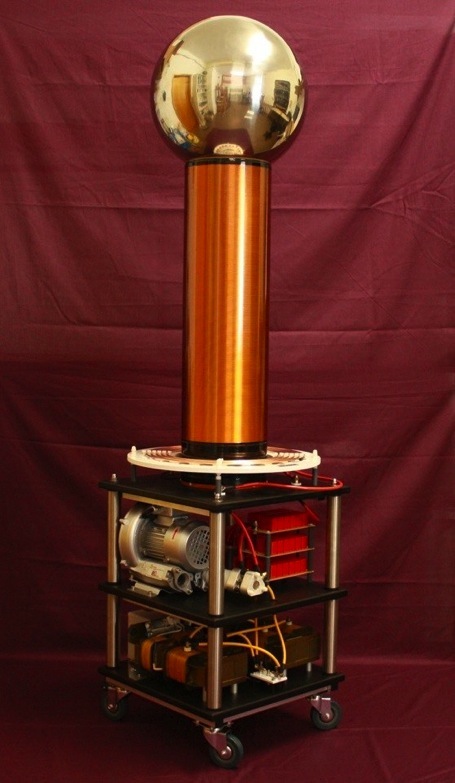

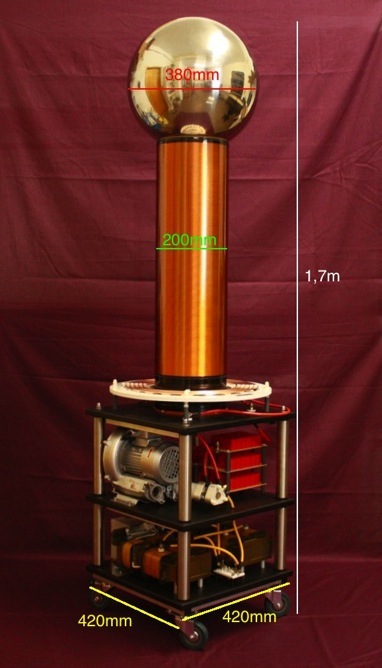

Mit einer Gesamthöhe von rund 1,7 Metern, haben wir dieses Gerät sehr kompakt gestaltet.

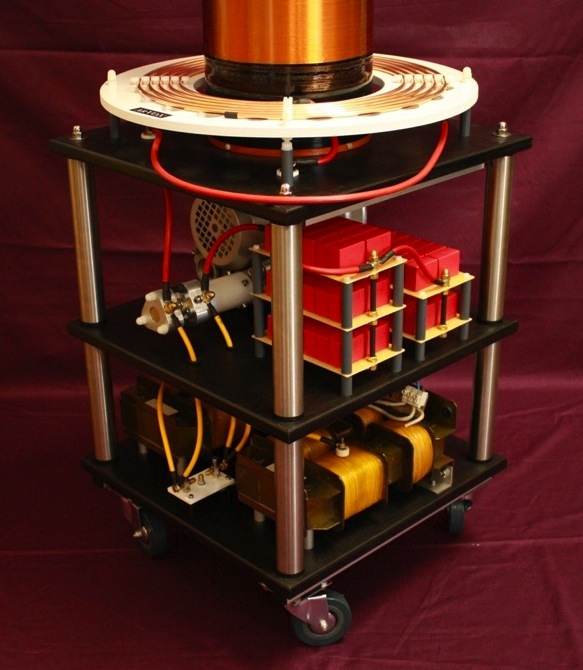

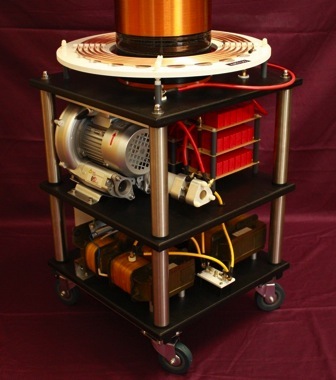

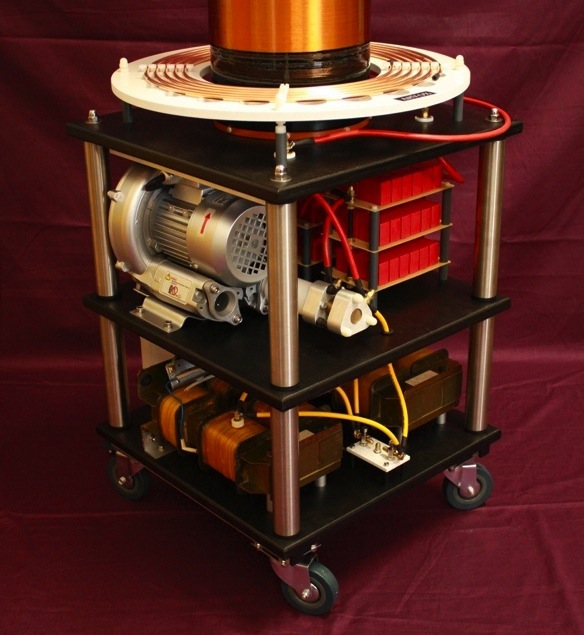

Der Unterbau besteht aus Multiplex und geschliffenen Edelstahlrohren. Auf den Unterseiten der Gehäuseplatten, wurden diese mit Aluminiumrohr verstärkt. Aufgrund der Größe und des Gewichts, ist die komplette Anlage fahrbar.
Als Stromquelle wird eine 230 Volt Phase benötigt.

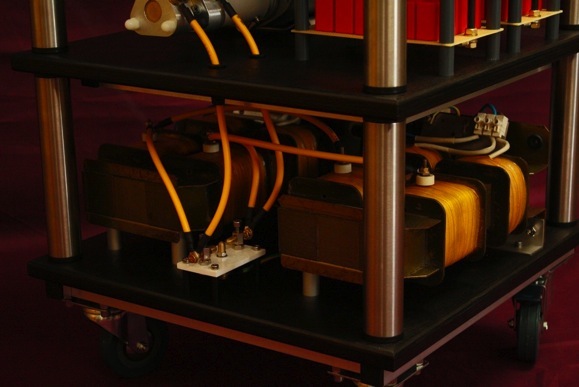

HV-Versorgungsteil besteht aus zwei sehr leistungsstarken Streufeldtransformatoren.
Über einen Einschleifweg kann noch eine Strombegrenzungsdrossel eingeschleift werden.
Der Primärkondensator ist ein Wima FKP1 Impulskondensator MMC (Multi Mini Cap).
Dieser wurde zur technischen Sicherheit mehr als ausreichend über den Spitzenwert der Versorgungsspannung des Systems ausgelegt. Hochspannungswiderstände, welche den Einzelkondensatoren parallel geschaltet sind, entladen diese nach dem Ausschalten restlos und sorgen für eine bessere Stromaufteilung während der Ladevorgänge.

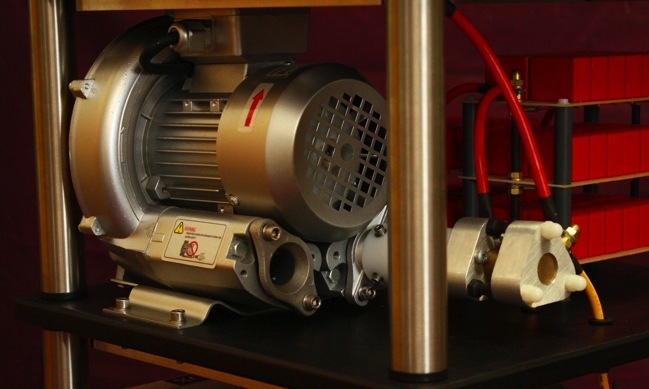

Die Schaltfunkenstrecke ist so konstruiert, dass sie noch Leistungen im kW-Bereich sehr effektiv schalten kann. Der Ringkanalverdichter erzeugt einen starken Luftstrom der durch die Elektroden gedrückt wird. Somit wird die ionisierte Luft aus der Funkenstrecke geblasen. Diese Funkenstrecke ist extrem wartungsfreundlich. Die Elektroden lassen sich in sekundenschnelle entfernen, reinigen und wieder einsetzen. Durch einen PTFE-Isolator wird die eigentliche Funkenstrecke vom Verdichter isoliert.
Die Schutzfunkenstrecke besitzt zwei stufenlos einstellbare Messingelektroden und eine feststehende geerdete Mittelelektrode. Diese Funkenstrecke schützt das HV-Netzteil vor Spannungsspitzen die aus dem- und in den Primärkreis zurückschlagen können.
Die Primärspule ist eine Spule aus dickem Kupferrohr und besitzt 5 Windungen. Die Resonanzfrequenz lässt sich mittels einer speziellen Abgreifklemme stufenlos einstellen. So können auch Toploads (Kugeln / Toroiden) in verschiedenen Größen verwendet werden.
Die Abgreifklemme wurde aus Messing gefertigt. Diese Klemme bietet einen bombenfesten Sitz auf dem Kupferrohr.
Die Sekundärspule hat einen Rohrdurchmesser von 200 mm.
Eine dicke Lackschicht verhindert das Verrutschen des Drahtes und schützt die Wicklung vor Feuchtigkeit, Staub und anderen äusserlichen Einflüssen.
Das Topload ist eine hochglanzpolierte Edelstahlkugel mit einem Durchmesser von 380 mm. Diese wird einfach auf die Sekundärspule aufgeschraubt.

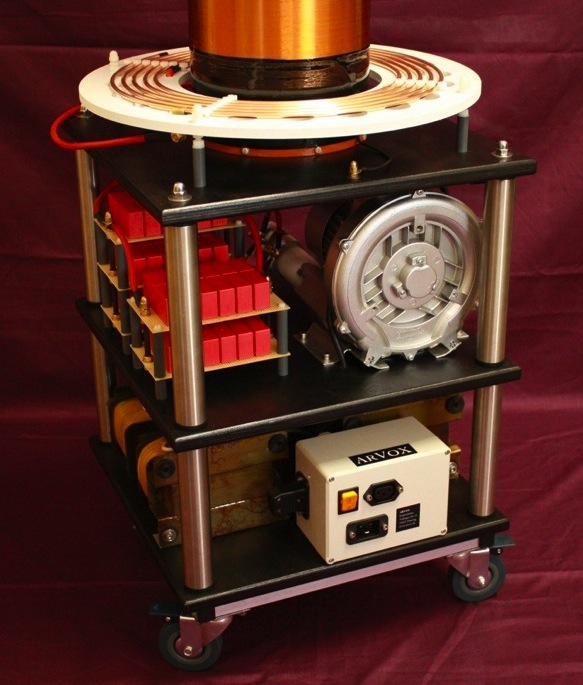

Der Schaltkasten beinhaltet ein großzügig ausgelegtes Schaltschütz, einen Stromanschluss, einen Fernschalteranschluss, einen beleuchteten Hauptschalter und einen Einschleifweg für eine externe Strombegrenzung.
Der Fernschalter besitzt ein ausreichend langes Kabel, um den Teslatrafo aus sicherer Entfernung zu betreiben. Aus Sicherheitsgründen ist dieser als Taster ausgeführt.
Lieferumfang:
Teslatrafo
Topload (Kugel)
Fernschalter mit Kabel
Betriebsanleitung
Bilder von der Anlage in Betrieb folgen
