Primärspulen bauen wir auch in allen Formen und Größen auf Kundenwunsch.

Nennen Sie uns einfach Ihre Wünsche.

Wenn Sie Hilfe bei der Planung brauchen, beraten wir Sie gerne.

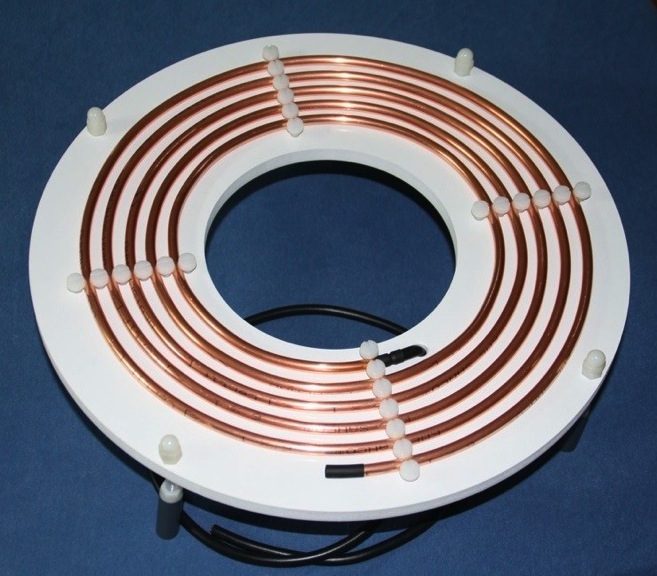

Höhenverstellbare Primärspule für Teslatrafos.

Ideal für Sekundärspulen mit einem Durchmesser von 110 mm (max. 135 mm).

Die Konstruktion besteht komplett aus Kunststoff und bietet hervorragende Eigenschaften für die Funktion eines Teslatrafos.

Um den Kopplungsfaktor zwischen Primär-und Sekundärspule zu senken oder zu erhöhen, kann die Spule in der Höhe verstellt werden.

Das Kupferrohr hat durch die Fixierung mittels der Polyamidschrauben, einen bombenfesten Sitz auf der Halterung.

Maße:

Außendurchmesser = abhängig von Windungsanzahlzahl (bei 5 Windungen = 330 mm)

Innendurchmesser Spule = 165 mm

Innendurchmesser Halterung = 140 mm

Material = PVC

Materialstärke = 10 mm

Leiterdurchmesser = 6 mm

Abstand zw. Windungen = 6 mm

Artikel:

Primärspule: PSHW-165-6-K

Höhenverstellbare Befestigungsbolzen (4 Stk.): HBB-1

Preis & Lieferzeit auf Anfrage

Bestellung & Information: info(at)arvox.de
