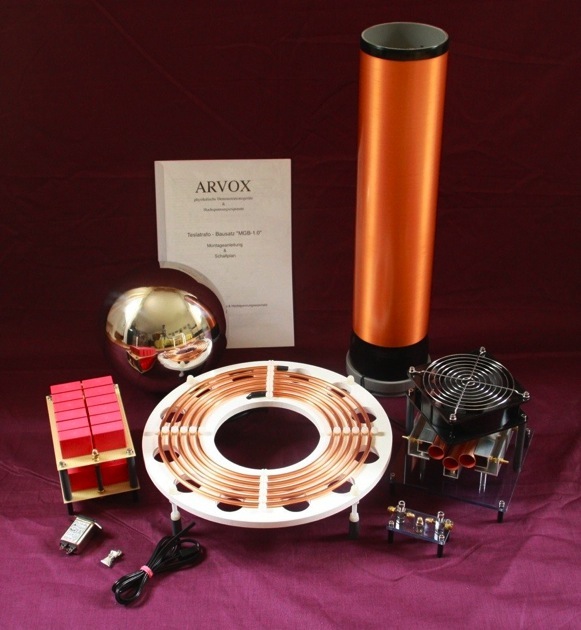

Lieferumfang:

• Primärspule

• Abgreifklemme

• Sekundärspule

• 200 mm Topload (hochglanzpolierte Edelstahlkugel)

• Primärkondensator mit Lade-/ Entladewiderständen

• 2 fach Schaltfunkenstrecke mit 120 × 120 mm Lüfter und Lüfterkabel

• Schutzfunkenstrecke

• Montageanleitung + Schaltplan

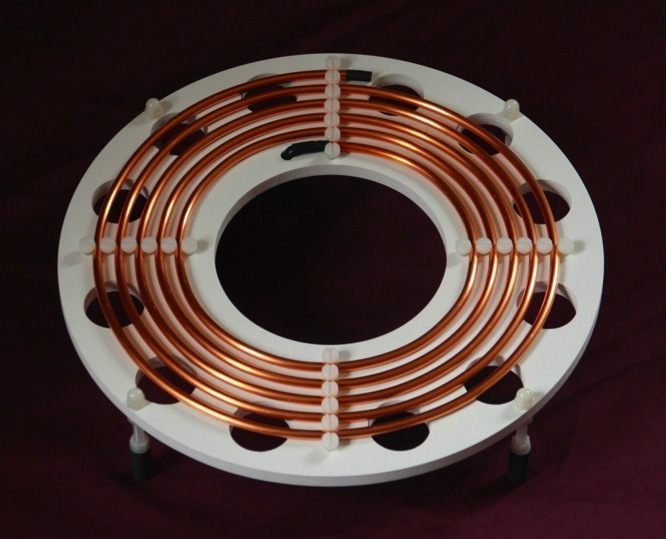

• Primärspule + Abgreifklemme:

Die Konstruktion besteht komplett aus Kunststoff und bietet hervorragende Eigenschaften für eine reibungslose Funktion eines Teslatrafos.

Durch die 12 Löcher im Spulenträger, kann die Wicklung auch von unten angezapft werden.

Um den Kopplungsfaktor zwischen Primär- und Sekundärspule zu senken oder zu erhöhen, kann die Spule mit wenig Aufwand in der Höhe verstellt werden.

Das Kupferrohr hat einen bombenfesten Sitz aus der Halterung.

• Sekundärspule:

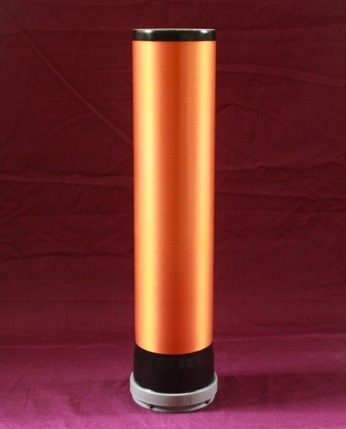

Diese hat einen Durchmesser von 110 mm und eine Länge von 520 mm .

Zum Schutz von äußerlichen Einflüssen wie z.B. Feuchtigkeit, Staub und Berührungen, wird die Wicklung von einer dicken Lackschicht geschützt.

Die Spule ist so konstruiert, dass sie einer hohen Belastung standhält.

• Topload:

Die Abschlusskapazität (Topload) bildet eine hochglanzpolierte Edelstahlkugel mit einem Durchmesser von 200 mm. Diese wird einfach auf die Sekundärspule aufgesetzt.

• Primärkondensator (MMC):

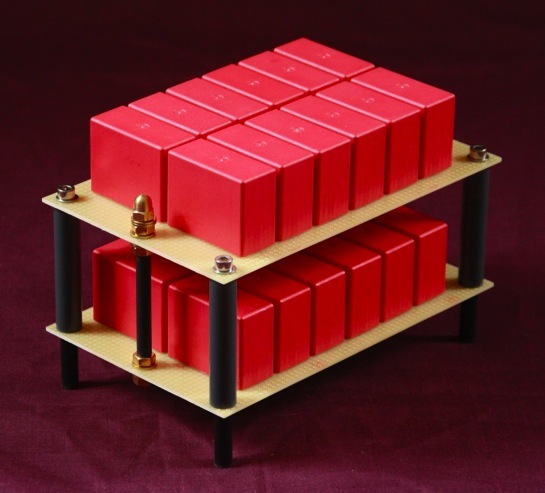

Dieser ist ein MMC (Multi Mini Cap) und besteht aus Wima FKP-1 Impulskondensatoren.

Der Kondensator hat eine dimensionierte Spannungsfestigkeit von 15.000 V.

Jedem Einzelkondensator ist ein spezieller Hochspannungswiderstand parallel geschaltet.

Diese Lade-/ Entladewiderstände sorgen für eine bessere Stromverteilung beim laden und für eine Entladung nach dem Betrieb. Somit ist der Primärkondensator nach wenigen Sekunden nach dem Ausschalten wieder absolut berührungssicher.

• 2 fach Schaltfunkenstrecke:

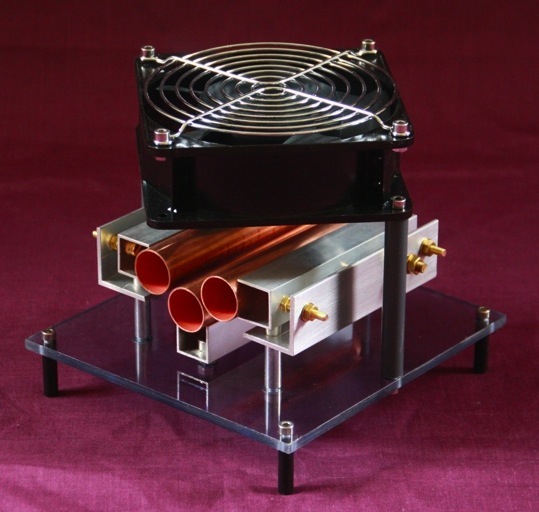

Diese stufenlos einstellbare Funkenstrecke bietet aufgrund ihrer Bauweise ideale elektrische Eigenschaften und eine optimale Kühlung der Elektroden. Die Luft wird von dem großen 120 × 120 mm Lüfter zwischen die Lücken der Elektroden gedrückt. Dieser Luftstrom sorgt für den Abtransport der ionisierten Luft. Dadurch verbessert sich das Löschverhalten (Quenching) der gesamten Funkenstrecke erheblich.

Zudem gelangt die Luft über- und durch die Winkelkonstruktion auch unter die Elektroden. Somit werden die Elektroden von allen Seiten gekühlt.

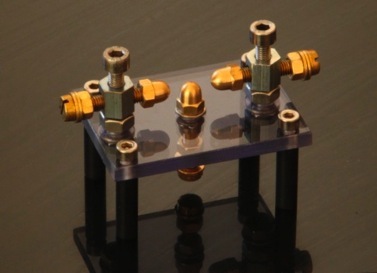

• Schutzfunkenstrecke:

Diese schützt den HV-Transformator vor zurückschlagender Überspannung.

• Netzfilter:

Dieses schützt das Stromnetz vor zurückschlagenden Transienten.

Ein HV-Transformator ist im Lieferumfang nicht enthalten.

HV-Transformatoren werden sehr oft auf eBay angeboten.

Ein Neon-Transformator eignet sich ideal für diese Konfiguration.

In der folgenden Auflistung werden einige Neon-Transformatoren aufgezeigt, die für diesen Bausatz in Frage kommen könnten.

Neon-Transformatoren mit verstellbarem Mittelkern:

5,0 kV 40 mA (*ohne Streukern)

5,0 kV 50 mA (mit und *ohne Streukern)

5,0 kV 75 mA (mit und *ohne Streukern

5,0 kV 80 mA (mit und *ohne Streukern)

6,0 kV 40 mA (*ohne Streukern)

6,0 kV 50 mA (*ohne Streukern)

6,0 kV 75 mA (mit und *ohne Streukern)

6,0 kV 80 mA (mit und *ohne Streukern)

6,3 kV 40 mA (*ohne Streukern)

6,3 kV 50 mA (*ohne Streukern)

6,3 kV 75 mA (mit und *ohne Streukern)

6,3 kV 80 mA (mit und *ohne Streukern)

8,0 kV 40 mA (*ohne Streukern)

8,0 kV 50 mA (*ohne Streukern)

8,0 kV 75 mA (*ohne Streukern

8,0 kV 80 mA (*ohne Streukern)

* Durch das Entfernen des Streukerns erhöht sich die Leistung eines Neon-Transformators

Festwert-Transformatoren:

5,0 kV 60 mA - 150 mA

6,0 kV 70 mA - 150 mA

8,0 kV 100 mA - 150 mA und höher

Das ist nur ein kleiner Auszug von Transformatoren die in Frage kommen.

Wir beraten Sie bei der Wahl des Hochspannungstransformators selbstverständlich gerne!

Sekundärspule

2 fach Schaltfunkenstrecke

Primärkondensator (MMC)

Schutzfunkenstrecke

höhenverstellbare Befestigung der Spule

Primärspule

200 mm Topload

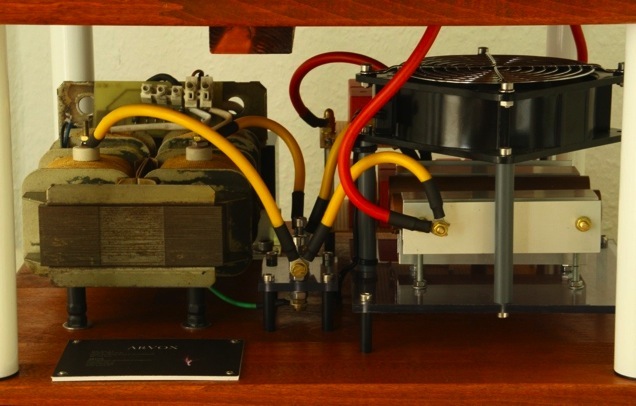

Bilder von einem Teslatrafo mit den Komponenten aus dem Angebot.

Bausatz für einen Teslatrafo mit bis zu über einem Meter Funkenlänge.

Dieser Bausatz beinhaltet die wichtigsten Einzelkomponenten (alle fertig aufgebaut).

Die Komponenten sind aufeinander abgestimmt und das Zusammenspiel wurde schon ausgiebig getestet.

Eine einwandfreie Funktion wird bei sachgemäßer Montage garantiert.

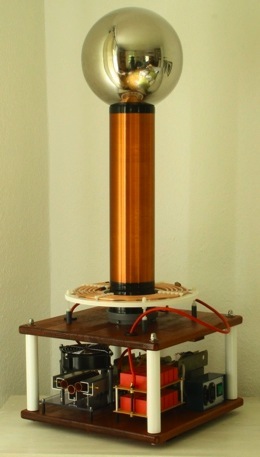

Auf den Bildern sehen Sie einen komplett aufgebauten Teslatransformator mit den Komponenten aus dem Angebot.

Artikel: MGB-1.0 (nicht mehr lieferbar)

Artikel: MGB-1.1a

(ähnlich MGB-1.0 nur mit klar durchsichtigen Kunststoffteilen, verbesserter Sekundärspule und massiver Messing-Abgreifklemme)

Artikel: MGB-1.1b

(wie MGB-1.1. Sekundärspule muss selbst gewickelt werden. Fertiger Spulenträger, Draht und Fixierungslack sind im Lieferumfang enthalten)

Preis & Lieferzeit auf Anfrage

Anfrage / Information: info(at)arvox.de
