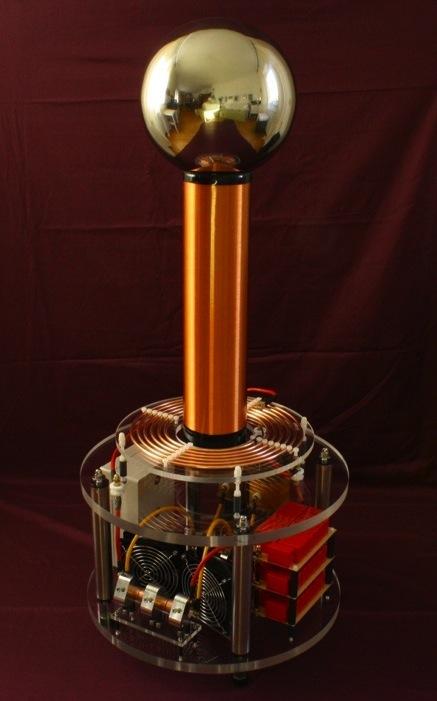

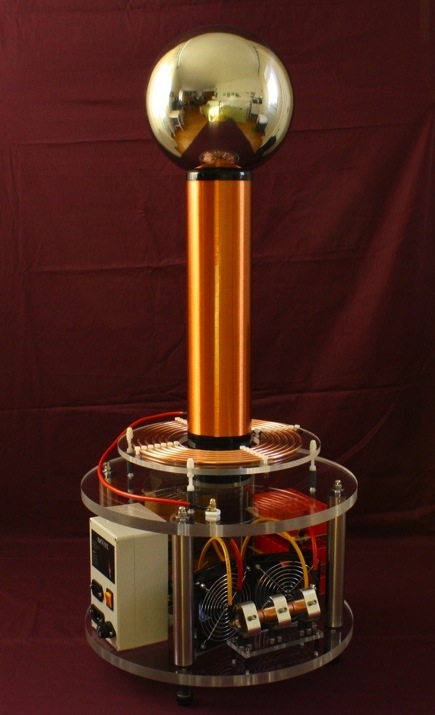

AXM-10-SD
Technische Daten:
Als Stromquelle wird eine 230 Volt Steckdose (16 Ampere) benötigt.
Das HV-Netzteil ist ein sehr leistungsstarker Streufeldtransformator.

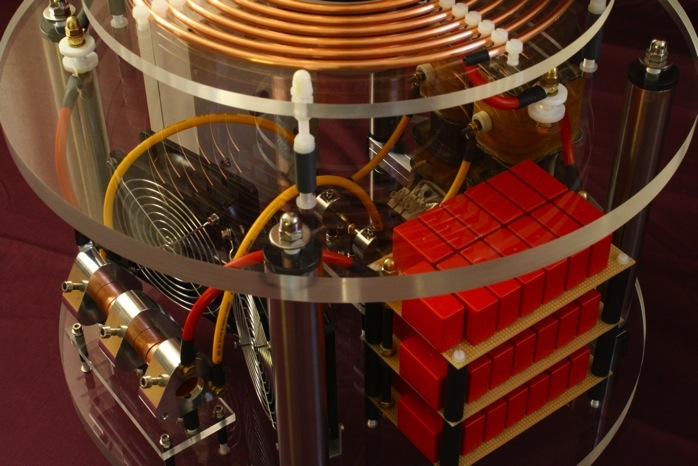

Der Primärkondensator ist ein Wima FKP1 Impulskondensator MMC (Multi Mini Cap).
Dieser wurde zur technischen Sicherheit auf 80% über den Spitzenwert der Versorgungsspannung des Systems ausgelegt. Hochspannungswiderstände, welche den Kondensatoren parallel geschaltet sind, entladen diese nach dem Ausschalten restlos.

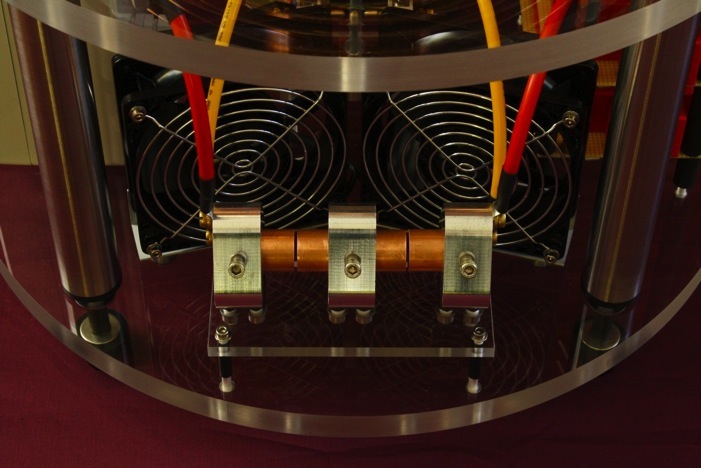

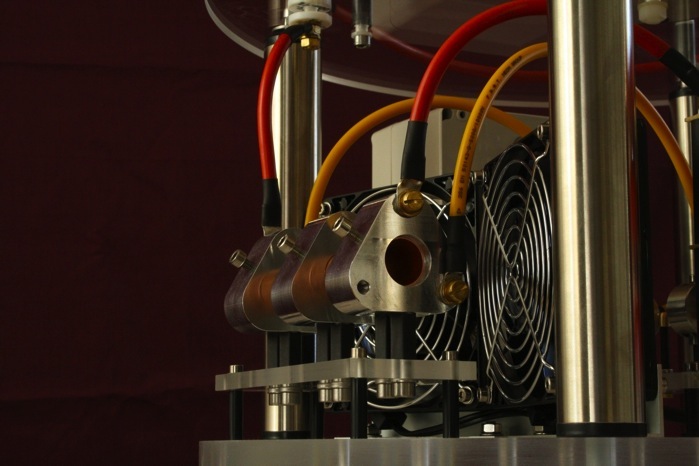

Die Funkenstrecke ist eine stufenlos einstellbare 2 fach Funkenstrecke mit Kupferelektroden. Die Elektroden werden von drei dicken Aluminium-Kühlblöcken gehalten. Diese ziehen die Wärme aus den Elektroden. Zwei starke EBM-Paps Lüfter dienen zur Kühlung und zum Abtransport der ionisierten Luft. So wird das "Quenching" (Löschverhalten) der Funkenstrecke erheblich verbessert.
Diese Funkenstrecke ist extrem wartungsfreundlich, da die Elektroden innerhalb von einer Minute problemlos gereinigt werden können. Zudem lässt die Konstruktion der Funkenstrecke zu, dass mit anderen Elektrodenmaterialien experimentiert werden kann.

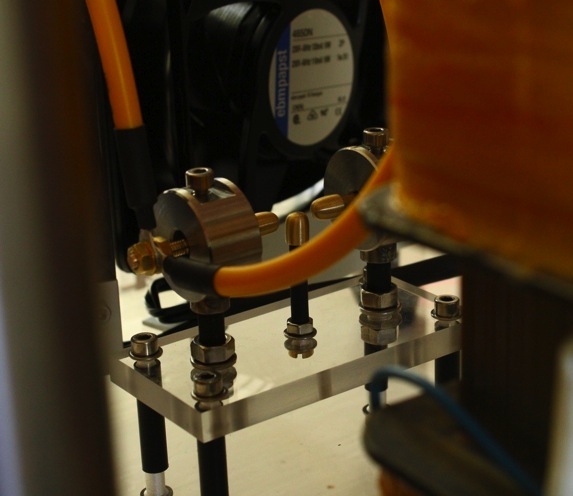

Die Schutzfunkenstrecke besitzt zwei stufenlos einstellbare Messingelektroden und eine feststehende Mittelelektrode. Diese Funkenstrecke schützt das HV-Netzteil vor Spannungsspitzen die aus dem Primärkreis zurückschlagen können.

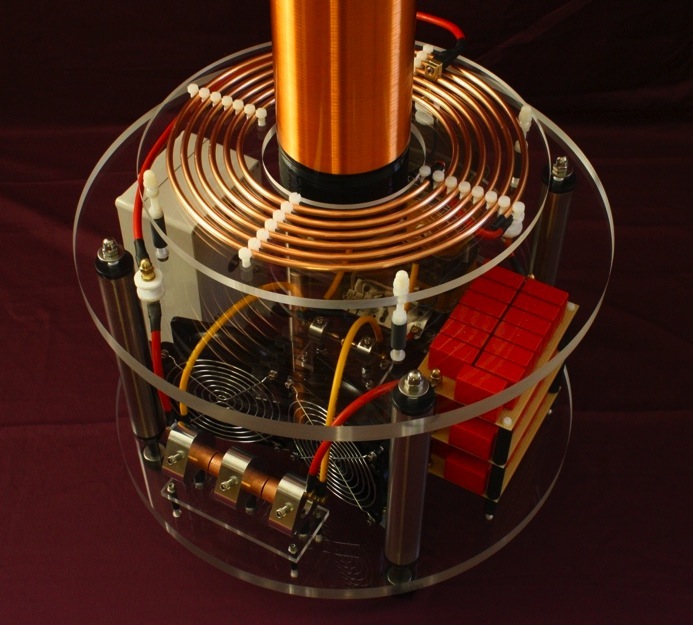

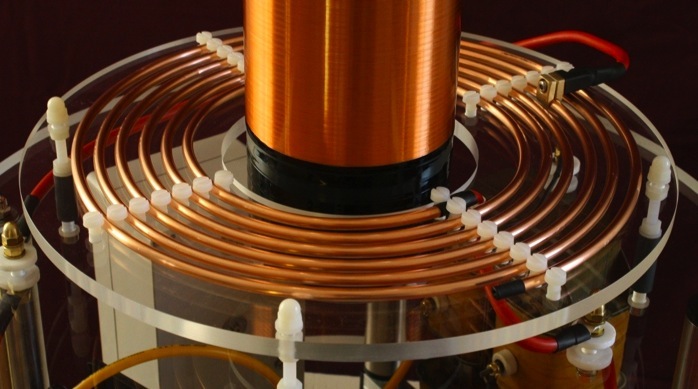

Die Primärspule ist eine Spule aus dickem Kupferrohr und besitzt 6 Windungen. Die Resonanzfrequenz lässt sich mittels einer speziellen Abgreifklemme stufenlos einstellen. So können auch Toploads (Kugeln / Toroiden) in verschiedenen Größen verwendet werden.

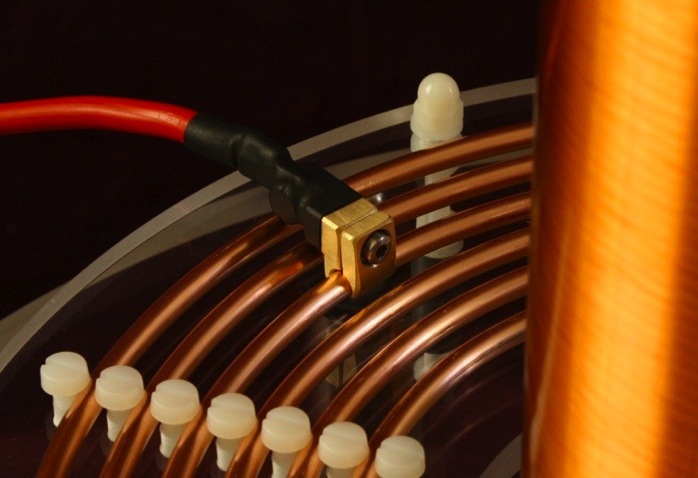

Die Abgreifklemme wurde aus einem massiven Messingblock gefertigt (siehe Bilder). Diese Klemme bietet einen bombenfesten Sitz auf dem Kupferrohr.
Die Sekundärspule hat einen Rohrdurchmesser von 110 mm.
Eine dicke Lackschicht verhindert das Verrutschen des Drahtes und schützt die Wicklung vor Feuchtigkeit, Staub und anderen äusserlichen Einflüssen.
Das Topload ist eine hochglanzpolierte Edelstahlkugel. Diese wird einfach auf die Sekundärspule aufgeschraubt.

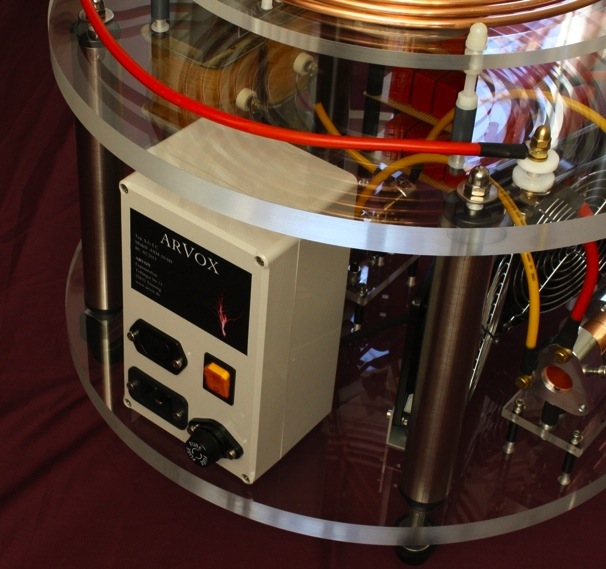

Der Schaltkasten beinhaltet ein großes Schütz, ein Netzfilter, eine Gerätesicherung, einen Stromanschluss, einen Fernschalteranschluss und einen beleuchteten Hauptschalter.
Der Fernschalter besitzt ein 5 Meter langes Kabel, um den Teslatrafo aus sicherer Entfernung zu betreiben. Aus Sicherheitsgründen ist dieser als Taster ausgeführt.
Lieferumfang:
Teslatrafo
Topload (Kugel)
Fernschalter mit Kabel
Betriebsanleitung
Modell: AXM-10-SD
Preis & Lieferzeit auf Anfrage
Dieses Modell ist technisch ausgiebig getestet und wurde in dieser Konfiguration schon mehrmals gebaut. Großer Wert wurde zudem auf lange Funkenschlagweite, Optik und höchstmögliche Sicherheit gelegt.
Das Gehäuse besteht aus 20mm dickem Acrylglas und geschliffenen Edelstahlrohren (auf Wunsch auch lackiert).
Mit diesem Modell lassen sich Funken mit einer Länge von bis zu 1,4 Metern erzeugen
Der AXM-10-SD ist ideal für didaktische Zwecke und die gängigsten Hochspannungsdemonstrationen geeignet. Dieses Modell ist zu allen Seiten hin einsichtig und die Anordnung der Komponenten ist sehr übersichtlich gestaltet. Es werden nur Materialien und Bauteile vom Feinsten verbaut und dank großzügiger Übedimensionierung der Komponenten, ist das Gerät absolut alltagstauglich.
Anfrage / Information: info(at)arvox.de
