AM-S
AM-20 Umbau für über Kopf-Betrieb

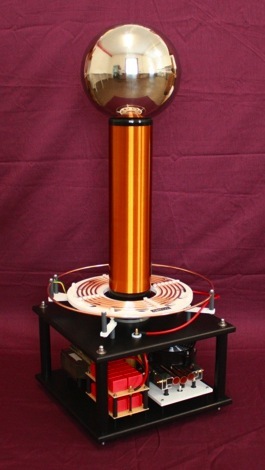

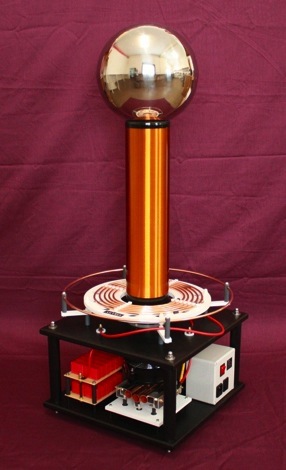

Der AM-S ist die über Kopf Version des AM-20.
Er eignet sich hervorragend für die gängigsten Experimente mit Teslaströmen.
Mit einer Ausgangsspannung von 400.000 Volt, erzeugt dieses Gerät beeindruckende Entladungen von bis zu über einem Meter. Somit ist es das ideale Vorführgerät für Hochschulen und Vorführungen aller Art.
Die großzügige Dimensionierung und die durchdachte Konstruktion der Komponenten, garantieren eine lange Lebensdauer und hohe Zuverlässigkeit. Es werden nur Materialien vom Feinsten wie Kupfer, Messing, Aluminium und Edelstahl verbaut.
Mit diesem Modell lassen sich Funken mit einer Länge von bis zu 1,2 Metern erzeugen
Technische Daten:
Als Stromversorgung wird eine 230 Volt Steckdose (16 Ampere) benötigt.
Das HV-Netzteil ist ein sehr leistungsstarker Streufeldtransformator.
Der Primärkondensator ist ein Wima FKP1 Impulskondensator MMC (Multi Mini Cap).
Dieser wurde zur technischen Sicherheit mehr als ausreichend über den Spitzenwert der Versorgungsspannung des Systems ausgelegt. Hochspannungswiderstände, welche den Kondensatoren parallel geschaltet sind, entladen diese nach dem Ausschalten restlos.

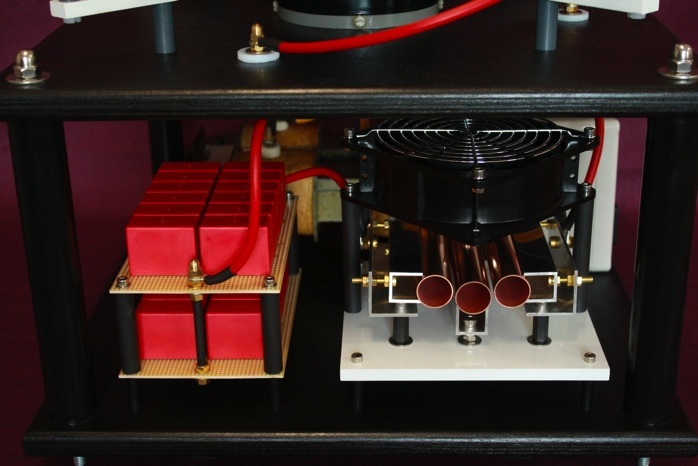

Die Funkenstrecke ist eine stufenlos einstellbare 2 fach Funkenstrecke mit Kupferelektroden.
Ein starker Lüfter dienet zur Kühlung und zum Abtransport der ionisierten Luft. So wird das "Quenching" (Löschverhalten) der Funkenstrecke erheblich verbessert.
Diese Funkenstrecke ist sehr wartungsfreundlich, da die mittlere Elektrode einfach demontiert werden kann.

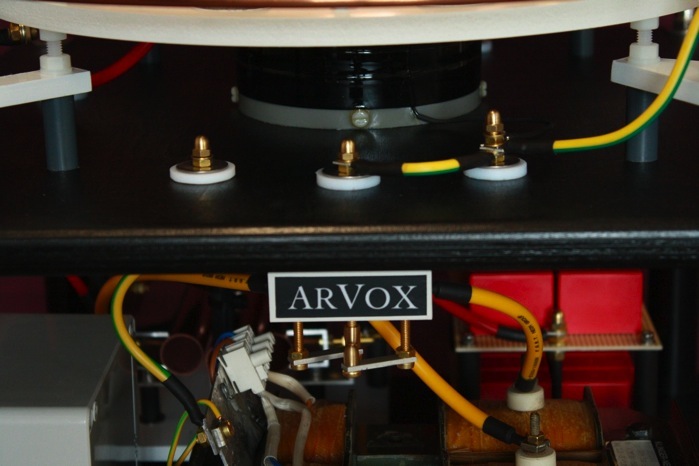

Die Schutzfunkenstrecke besitzt zwei stufenlos einstellbare Messingelektroden und eine feststehende Mittelelektrode. Diese Funkenstrecke schützt das HV-Netzteil vor Spannungsspitzen die aus dem Primärkreis zurückschlagen können. Die geerdete Mittelelektrode kann auf verschiedene Weisen angeschlossen werden.

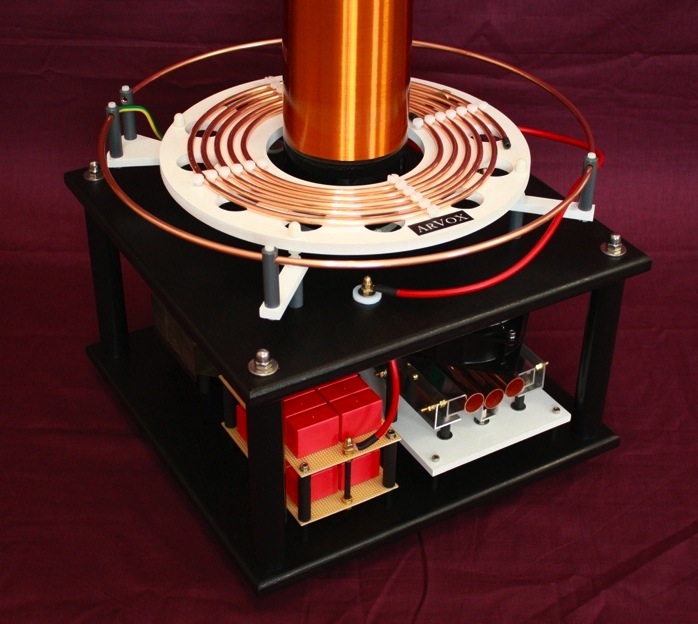

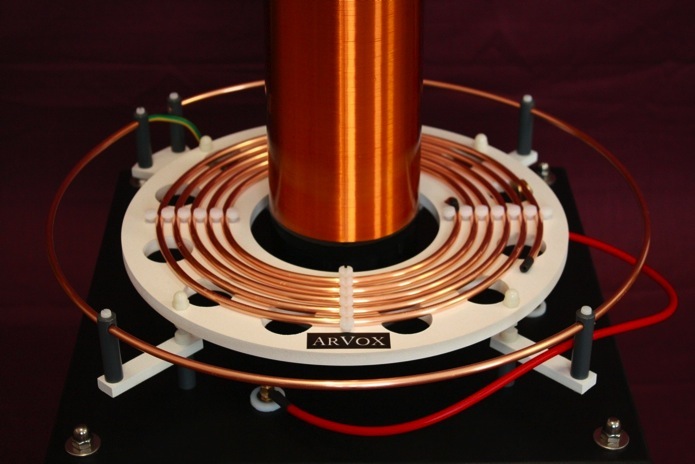

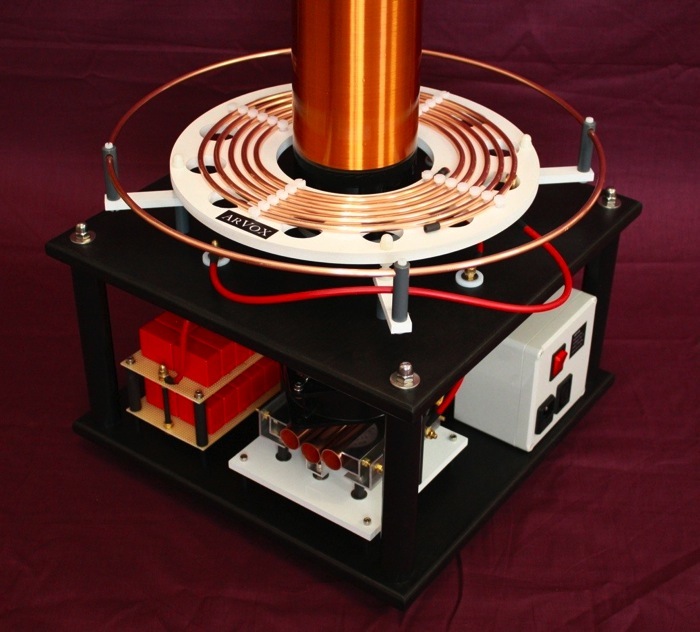

Die Primärspule ist eine Spule aus dickem Kupferrohr und besitzt 5 Windungen. Die Resonanzfrequenz lässt sich mittels einer speziellen Abgreifklemme einstellen. So können auch Toploads (Kugeln / Toroiden) in verschiedenen Größen verwendet werden. Zum Schutz vor Blitzeinschlägen in die Spule, verfügt sie über einen Schutzring.
Die Abgreifklemme wird von unten durch die Löcher der Primärspule montiert (siehe Bilder). Diese Klemme bietet einen bombenfesten Sitz auf dem Kupferrohr.
Die Sekundärspule hat einen Rohrdurchmesser von 110 mm.
Eine dicke Lackschicht verhindert das Verrutschen des Drahtes und schützt die Wicklung vor Feuchtigkeit, Staub und anderen äusserlichen Einflüssen.
Das Topload ist eine hochglanzpolierte Edelstahlkugel. Diese wird auf die Sekundärspule aufgeschraubt.

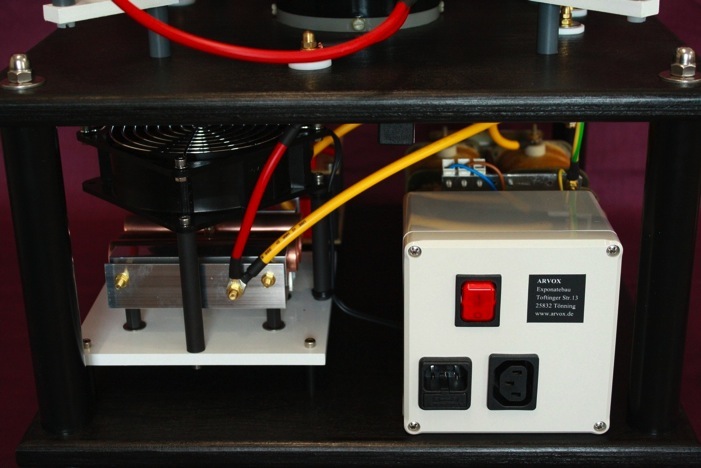

Der Schaltkasten Beinhaltet einen Stromanschluss, ein Schütz, einen Fernschalteranschluss und einen beleuchteten Hauptschalter.
Der Fernschalter besitzt ein ausreichens langes Kabel, um den Teslatrafo aus sicherer Entfernung zu betreiben. Aus Sicherheitsgründen ist dieser als Taster ausgeführt.
Die Kabellänge wird nach Wunsch geliefert.
Lieferumfang:
Teslatrafo
Topload (Kugel)
Fernschalter mit Kabel
Betriebsanleitung
Modell: AM-S
Preis & Lieferzeit auf Anfrage
Anfrage / Information: info(at)arvox.de
Erhältlich in verschiedenen Farbkombinationen
