AM-10-D
Hier noch ein kleines Video vom Betrieb

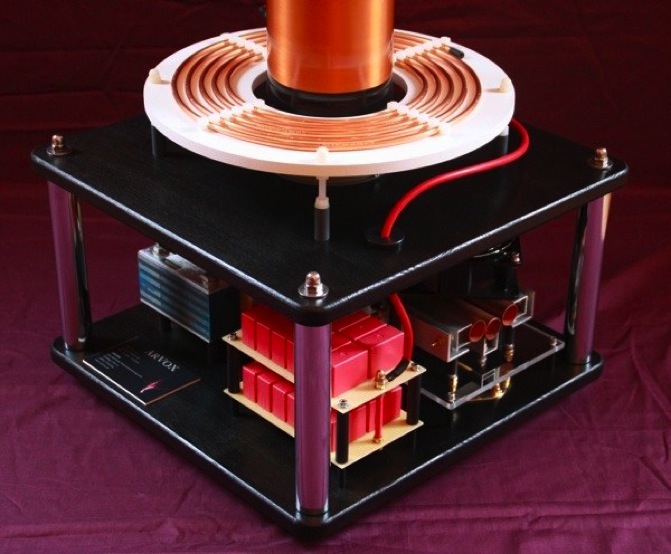

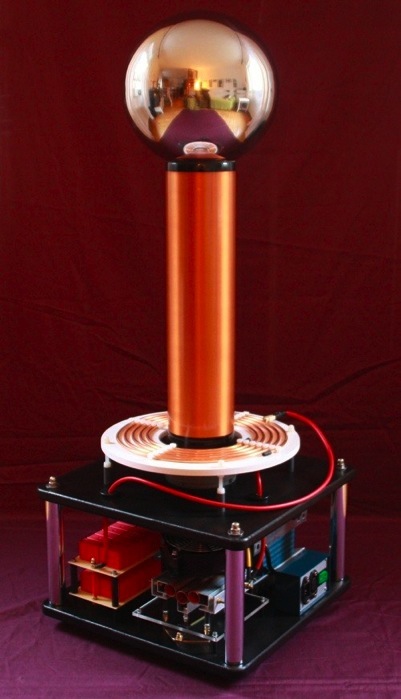

Die Rohre vom Unterbau sind chromfarbend.
Der violette Farbton kommt von der Spiegelung des Untergrundes.
Die Rohre vom Unterbau sind chromfarbend. Der violette Farbton kommt von der Spiegelung des Untergrundes.

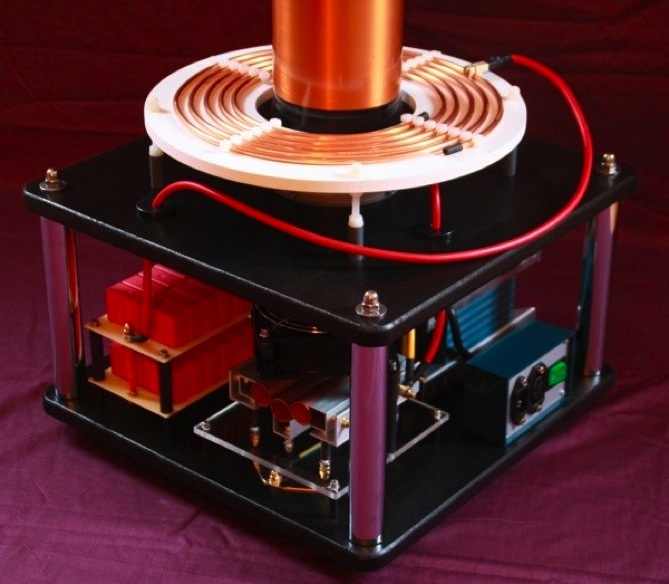

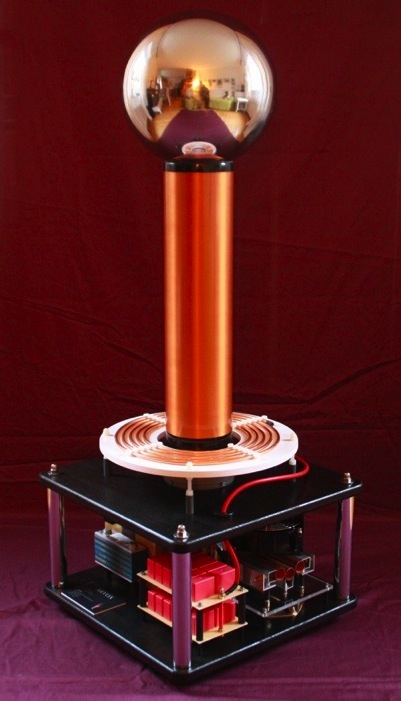

Dieser sehr edle und kompakte Teslatrafo eignet sich hervorragend für die gängigsten Experimente mit Teslaströmen.
Mit einer Ausgangsspannung von 400.000 Volt, erzeugt das Gerät beeindruckende Entladungen von bis zu über einem Meter. Somit ist es das ideale Vorführgerät für Hochschulen und Vorführungen aller Art.
Dieses Gerät ist technisch ausgiebig getestet und wurde in dieser Konfiguration schon mehrmals gebaut. Die großzügige Dimensionierung und die durchdachte Konstruktion der Komponenten, garantieren eine lange Lebensdauer und hohe Zuverlässigkeit. Es werden nur Materialien vom Feinsten wie Kupfer, Messing, Aluminium und Edelstahl verbaut.

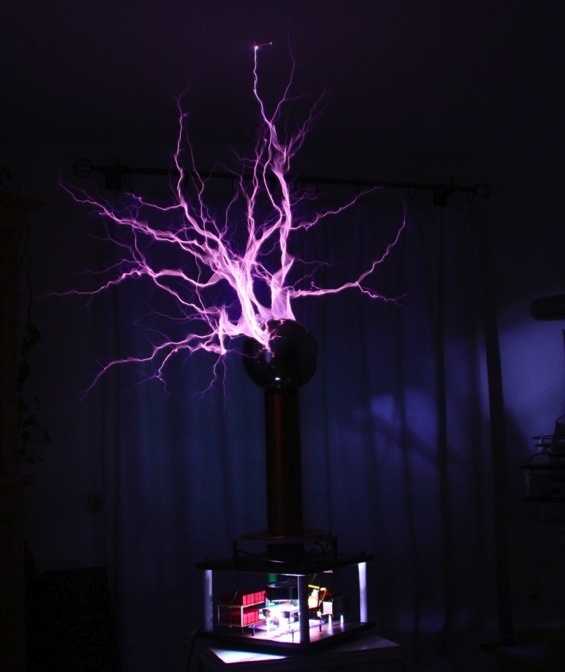

Mit diesem Modell lassen sich Funken mit einer Länge von bis zu 1,4 Metern erzeugen
Technische Daten:
Als Stromversorgung wird eine 230 Volt Steckdose (16 Ampere) benötigt.

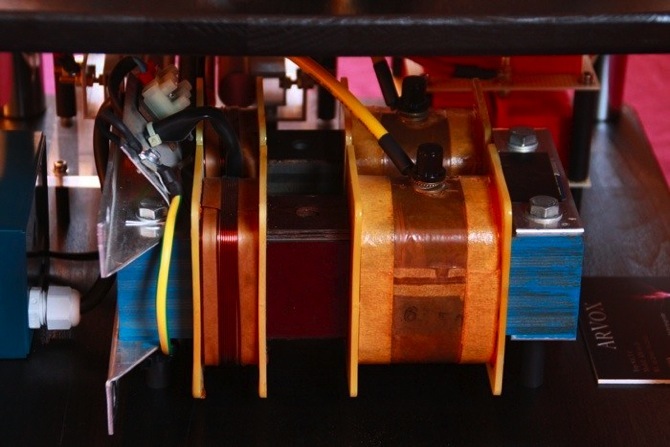

Das HV-Netzteil ist ein sehr leistungsstarker Streufeldtransformator.

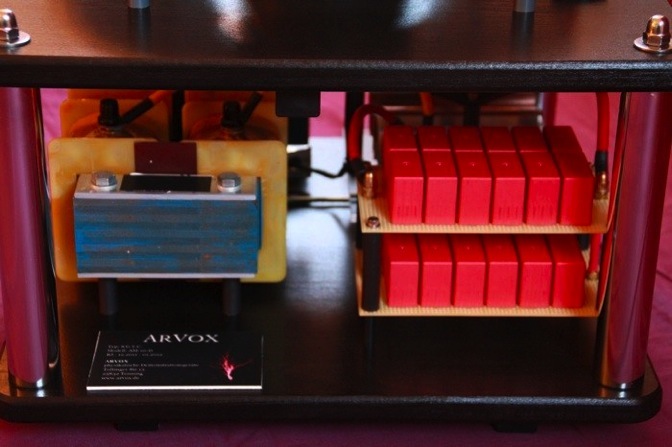

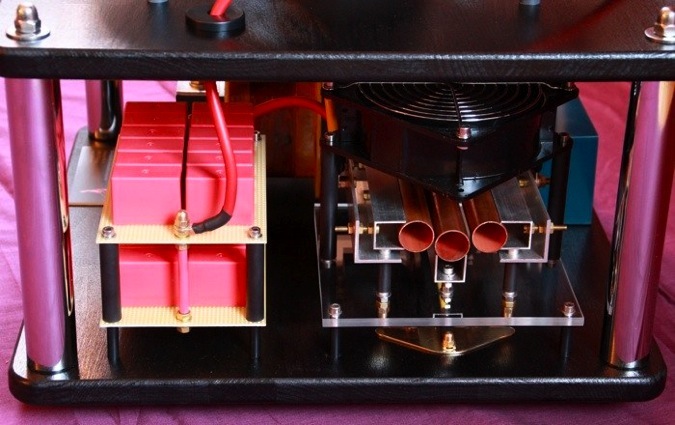

Der Primärkondensator ist ein Wima FKP1 Impulskondensator MMC (Multi Mini Cap).
Dieser wurde zur technischen Sicherheit mehr als ausreichend über den Spitzenwert der Versorgungsspannung des Systems ausgelegt. Hochspannungswiderstände, welche den Kondensatoren parallel geschaltet sind, entladen diese nach dem Ausschalten restlos.

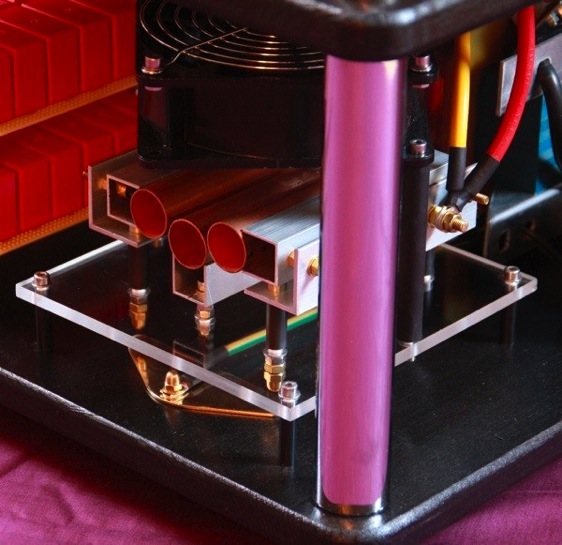

Die Funkenstrecke ist eine stufenlos einstellbare 2 fach Funkenstrecke mit Kupferelektroden.
Ein starker Lüfter dienet zur Kühlung und zum Abtransport der ionisierten Luft. So wird das "Quenching" (Löschverhalten) der Funkenstrecke erheblich verbessert.
Diese Funkenstrecke ist sehr wartungsfreundlich, da die mittlere Elektrode einfach heraus gezogen werden kann.
Die Schutzfunkenstrecke besitzt zwei stufenlos einstellbare Messingelektroden und eine feststehende Mittelelektrode. Diese Funkenstrecke schützt das HV-Netzteil vor Spannungsspitzen die aus dem Primärkreis zurückschlagen können.

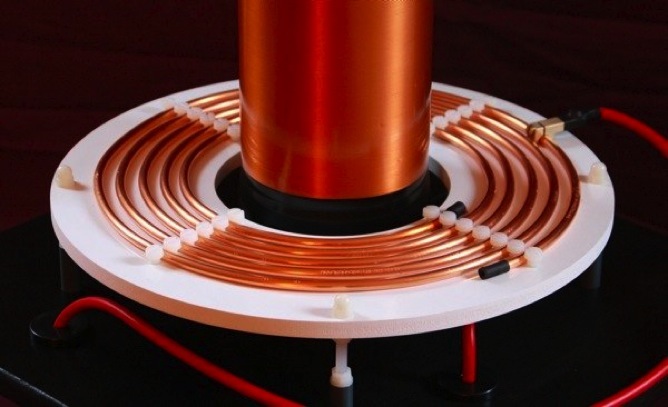

Die Primärspule ist eine Spule aus dickem Kupferrohr und besitzt 5 Windungen. Die Resonanzfrequenz lässt sich mittels einer speziellen Abgreifklemme einstellen. So können auch Toploads (Kugeln / Toroiden) in verschiedenen Größen verwendet werden.

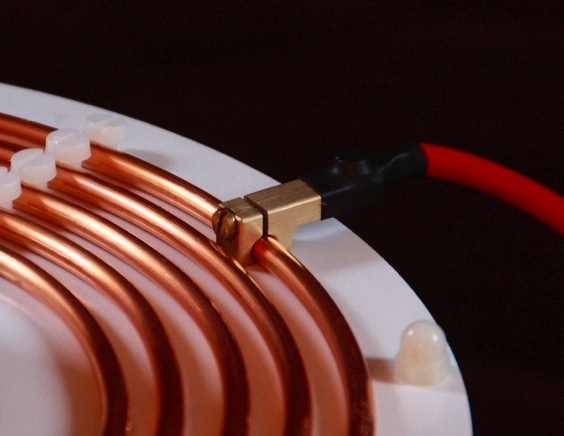

Die Abgreifklemme wird von unten durch die Löcher der Primärspule montiert (siehe Bilder). Diese Klemme bietet einen bombenfesten Sitz auf dem Kupferrohr.
Die Sekundärspule hat einen Rohrdurchmesser von 110 mm.
Eine dicke Lackschicht verhindert das Verrutschen des Drahtes und schützt die Wicklung vor Feuchtigkeit, Staub und anderen äusserlichen Einflüssen.

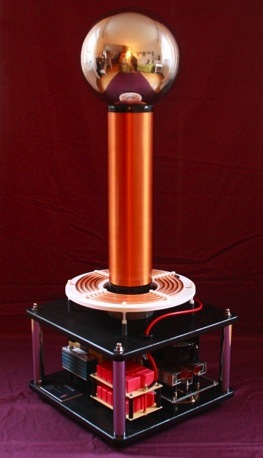

Das Topload ist eine hochglanzpolierte Edelstahlkugel. Diese wird einfach auf die Sekundärspule aufgesetzt.

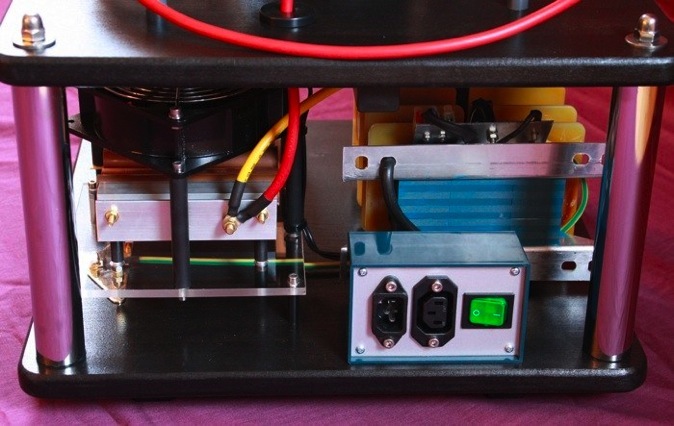

Der Schaltkasten Beinhaltet einen Stromanschluss, eine Gerätesicherung, einen Fernschalteranschluss und einen beleuchteten Hauptschalter.
Der Fernschalter besitzt ein ausreichend langes Kabel, um den Teslatrafo aus sicherer Entfernung zu betreiben. Aus Sicherheitsgründen ist dieser als Taster ausgeführt.
Lieferumfang:
Teslatrafo
Topload (Kugel)
Fernschalter mit Kabel
Betriebsanleitung
Modell: AM-10-D
Preis & Lieferzeit auf Anfrage
Anfrage / Information: info(at)arvox.de
